一、 【用途 Application】：
適用于各類高頻數據通訊纜絕緣芯線絞對退紐放線，是生產Cat5e、6、7類數據電纜的必備設備。本機通常用于與TF-500P 或TF-630組配退紐絞對機組。
二、 【設備組成 Structure of Equipment】：

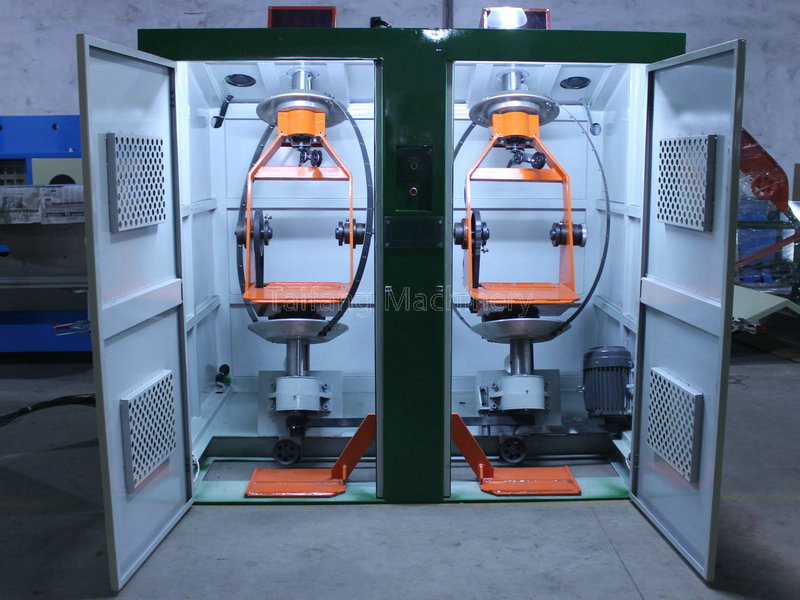

雙盤退紐放線機構，放線張力檢測架，線盤升降機構，電控箱等。
三、 【技術特點 Technique Feature】：
1. 放線張力精確控制，放線張力恒定，生產效率高。
2. 退紐率調整方便，退紐轉速自動跟蹤對絞機轉速變化。
3. 雙盤退紐絞弓采用高強度碳銅線材料，經久耐用。
四、 【技術參數 Technique specifications】：
| 規格型號 | TF-500P退扭機 | TF-630P退扭機 |
| 卷取軸 | φ500mm*300mm*φ56mm | φ500mm*300mm*φ56mm |
| 卷取張力 | 磁粉離合器張力控制由機外設定 | 磁粉離合器張力控制由機外設定 |
| 給線徑 | Max 2.0mm | Max 2.5mm |
| 絞合外徑 | Max 4.0mm | Max5.0mm |
| 節距范圍 | 10-25mm(變換齒輪) | 10-25mm(變換齒輪) |
| 轉 速 | Max 2500RPM | Max 2000RPM |
| 線 速 | 120m/min | 120m/min |
| 排 線 | 軸承式排線，排距、排幅可調 | |
| 動 力 | AC 3.75KW | AC 7.5KW |
| 線盤升降 | 電動升降 | 電動升降 |
| 制 動 | 內外部斷線電磁式剎車制動 |
